工場・研究所向け防音パネル

必要な範囲を囲い、
作業や点検に合わせて組み立てる。

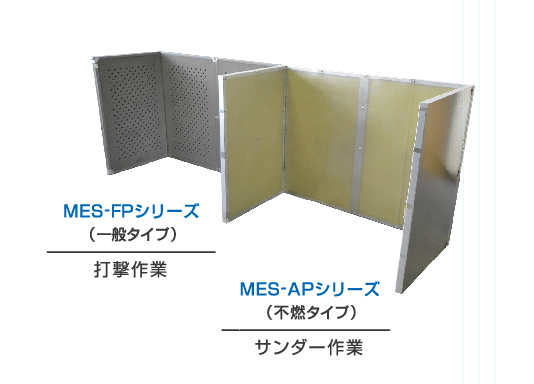

MES-FP・APシリーズは、設備の大きさ、作業方法、設置環境に合わせて組み合わせる防音パネルです。一般タイプと、不燃・耐熱条件に対応するアルミタイプがあります。

MES-FPシリーズ3型式の高さ比較
幅900mmを共通とし、高さの異なる3型式を用意しています。
防音パネルでできること

音を抑えることと、使い続けられることを両立。

防音性能だけでなく、操作、点検、搬入、移動、周辺温度を含めて囲い方を考えます。

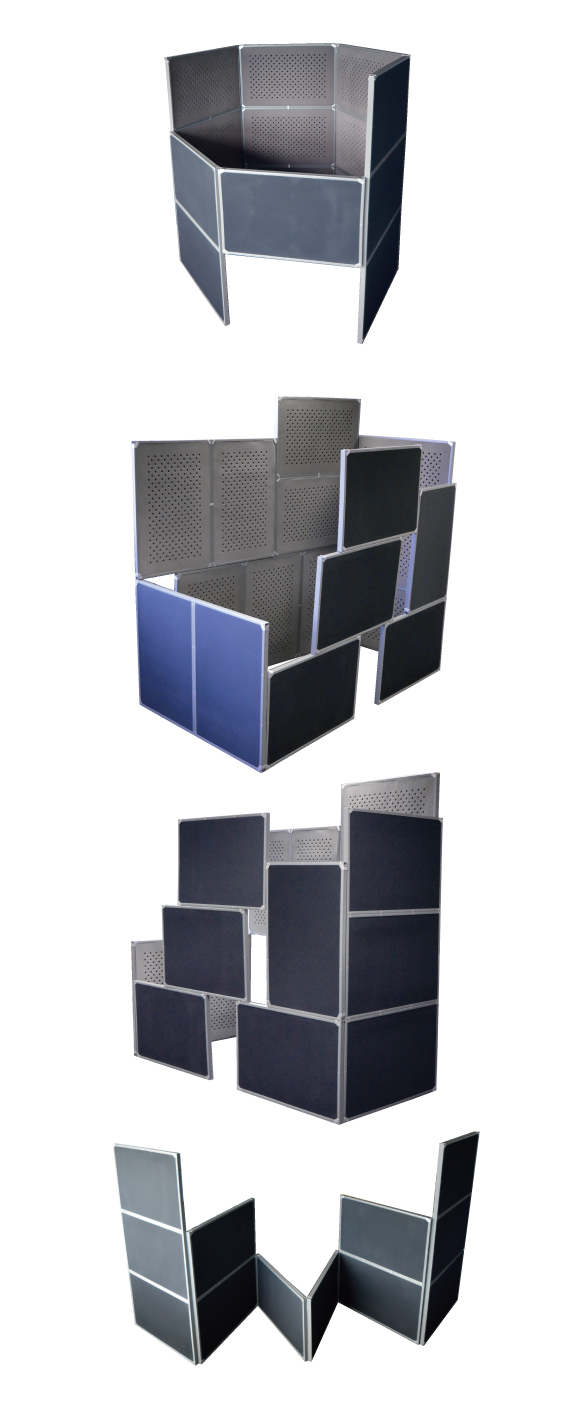

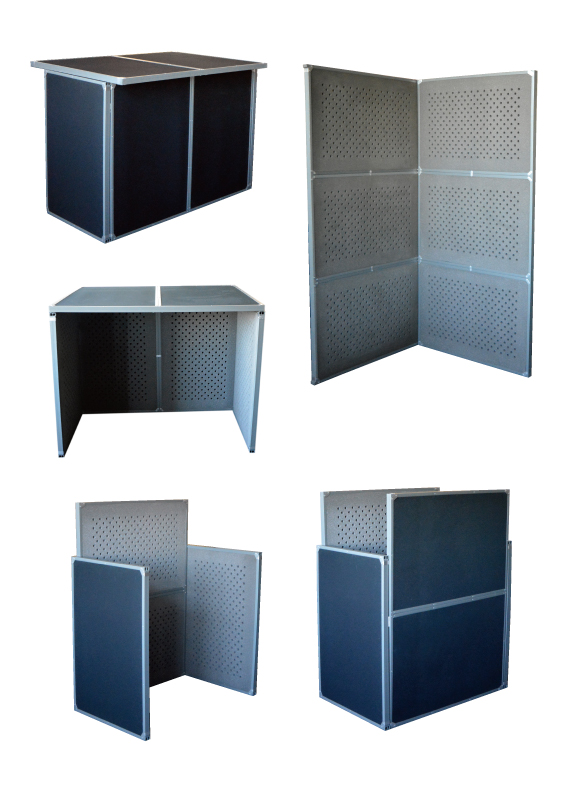

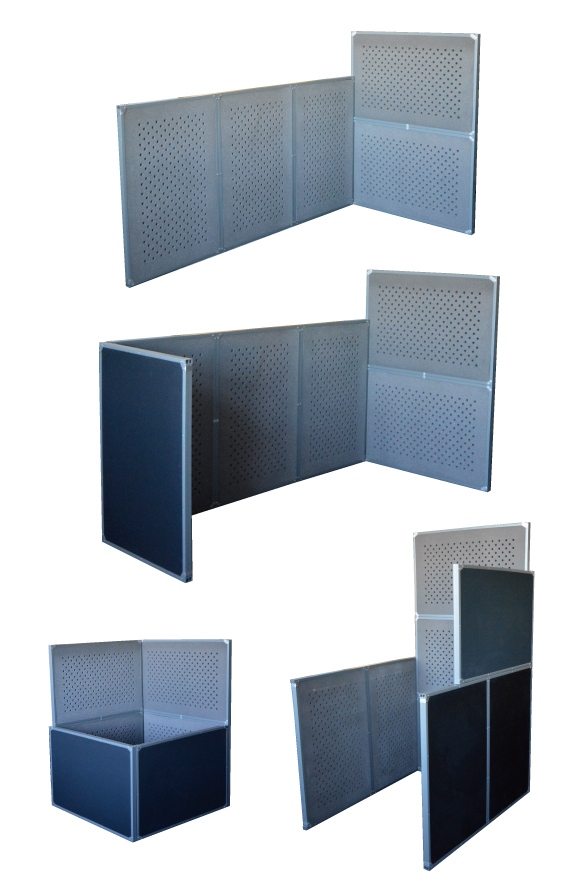

必要な面だけ囲う

壁面や既存設備を生かし、2面・3面・4面・天面付きなど、必要な範囲を検討します。

点検・操作を残す

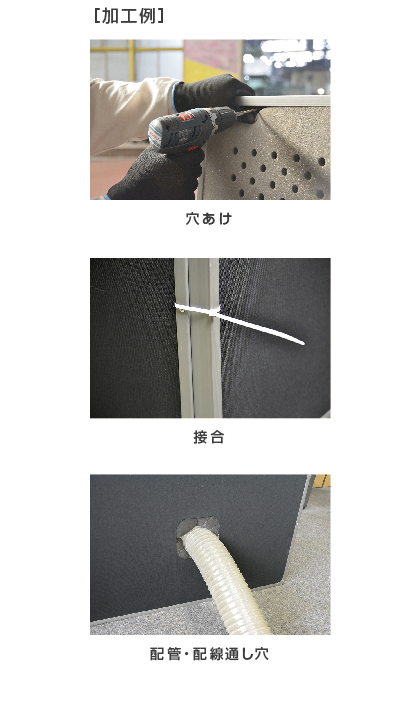

開閉扉、透明窓、着脱式パネル、切欠きなど、日常作業に必要な条件を整理します。

移動・変更へ備える

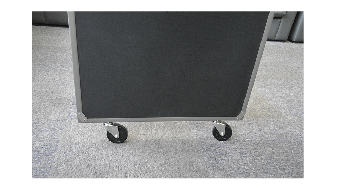

キャスター付きや分割構成など、レイアウト変更やメンテナンスに合わせた方法を検討します。

周辺環境に合わせる

温度、給気・排気、通路、壁面、周囲の作業者や近隣への影響を確認します。

一般タイプ

MES-FPシリーズ

再生ポリプロピレンパネルと発泡ウレタンを使った、軽量で加工しやすい一般タイプです。必要な範囲へ組み合わせ、固定式・移動式の構成を検討できます。

  • 軽量で移動・着脱を検討しやすい
  • 3種類の高さから選べる

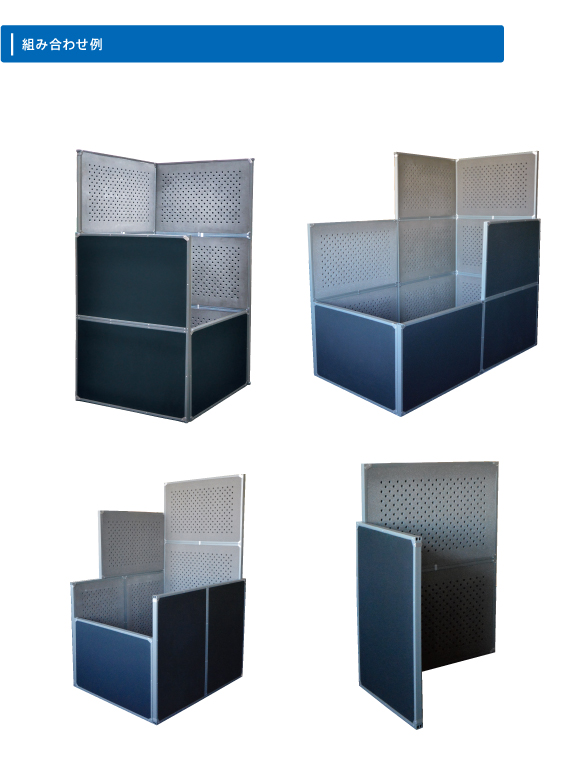

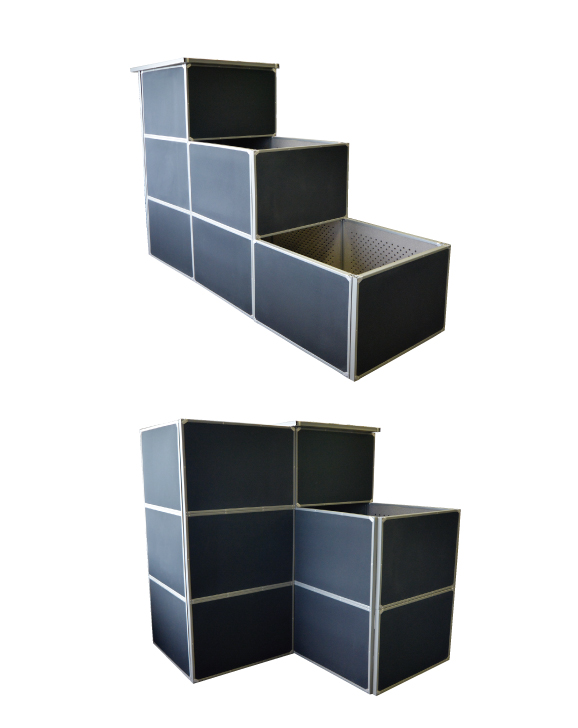

  • 設備に合わせた組み合わせが可能

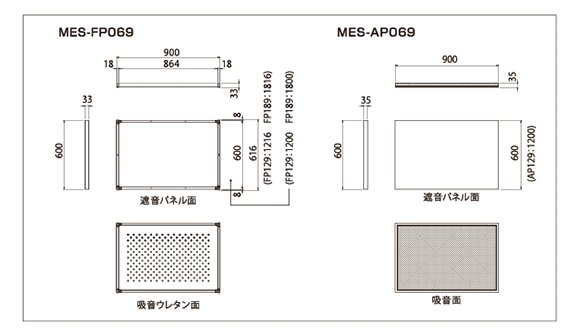

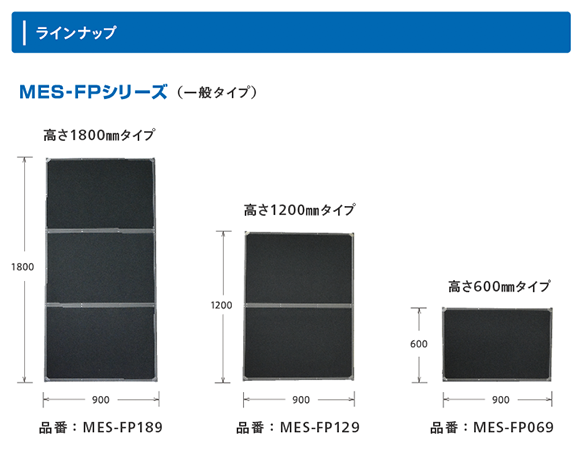

MES-FP069・FP129・FP189の大きさの違い
MES-FP069幅900 × 高さ600mm
MES-FP129幅900 × 高さ1,200mm
MES-FP189幅900 × 高さ1,800mm

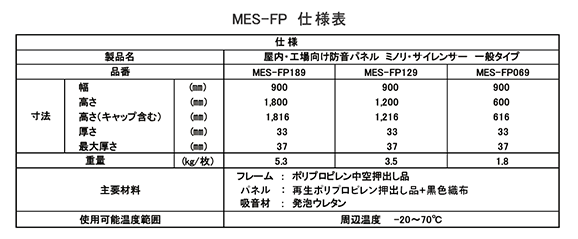

MES-FP069

幅
900mm
高さ
600mm
厚さ
33mm
最大厚さ
37mm

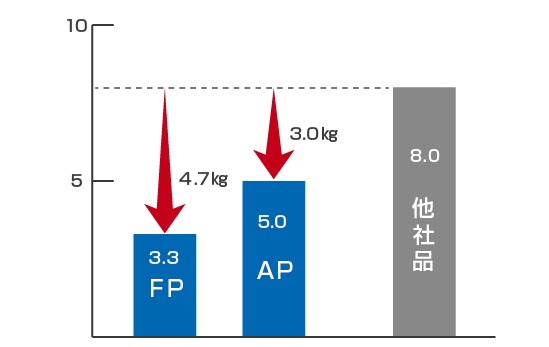

重量
1.8kg

MES-FP129

幅
900mm
高さ
1,200mm
厚さ
33mm
最大厚さ
37mm
重量
3.5kg

MES-FP189

幅
900mm
高さ
1,800mm
厚さ
33mm
最大厚さ
37mm
重量
5.3kg

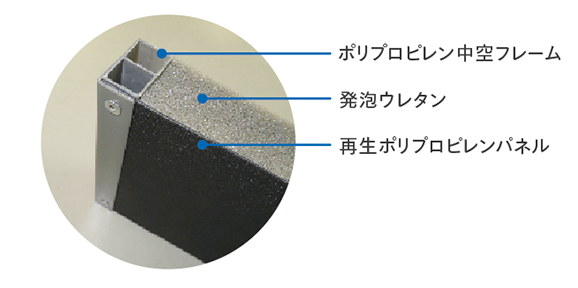

主な材料
ポリプロピレン中空押出し品/再生ポリプロピレンパネル/発泡ウレタン
使用可能温度範囲
周辺温度 -20~70℃

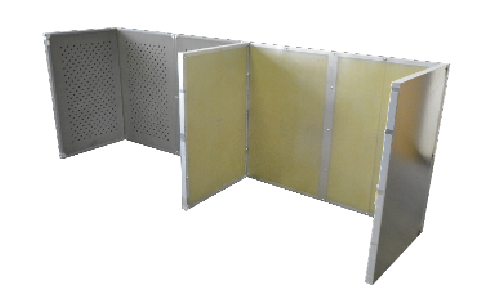

不燃・耐熱アルミタイプ

MES-APシリーズ

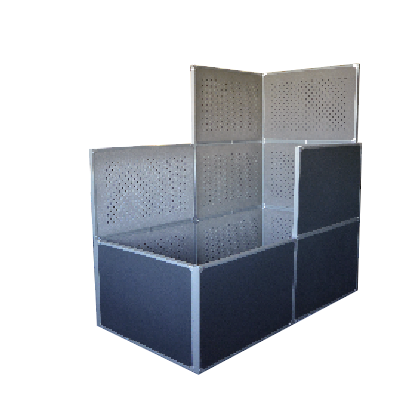

溶接・グラインダー作業の騒音対策や、一般タイプでは対応しにくい高温環境で使用する防音パネルです。必要な部分へ使い、MES-FPと組み合わせる構成も検討できます。

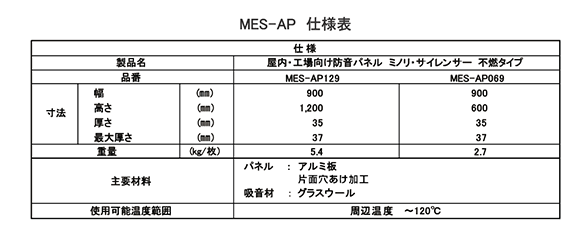

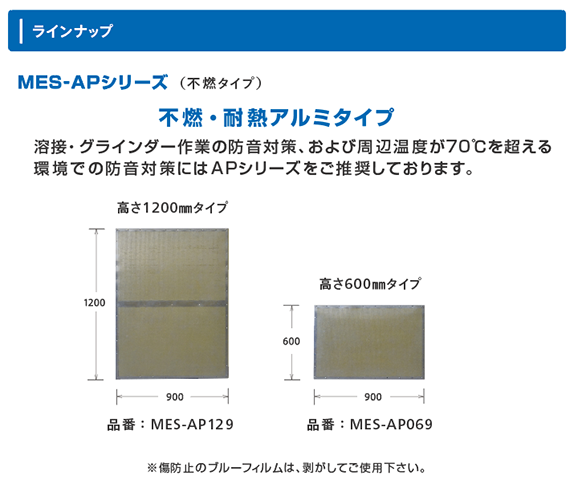

MES-AP069とMES-AP129の大きさの違い

MES-AP069

幅
900mm
高さ
600mm
厚さ
35mm
最大厚さ
37mm
重量
2.7kg

MES-AP129

幅
900mm
高さ
1,200mm
厚さ
35mm
最大厚さ
37mm
重量
5.4kg
主な材料

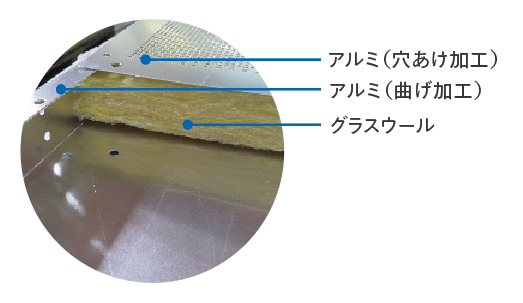

アルミ板(片面穴あけ加工)/グラスウール
使用可能温度範囲
周辺温度 ~120℃

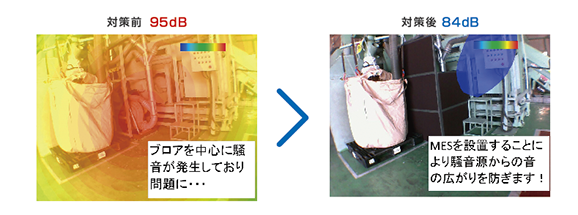

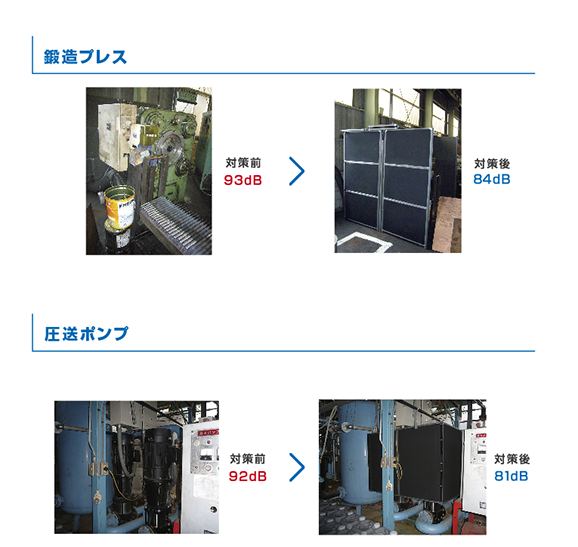

測定例

音の高さごとの変化を
測定条件とともに確認。

対策前とパネル設置後の変化を周波数ごとに比較した例です。

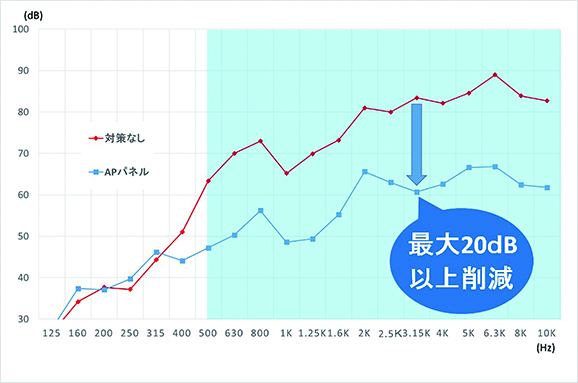

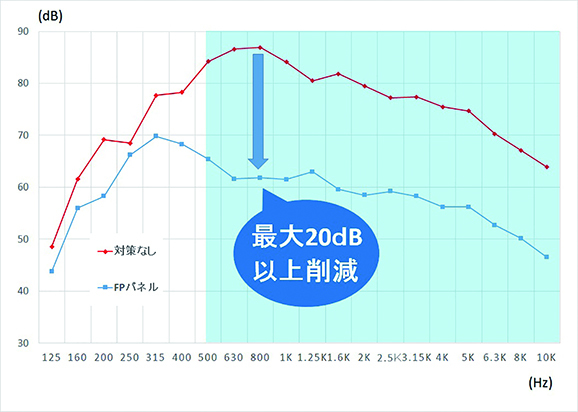

MES-FPとMES-APの周波数別騒音測定例
特定の騒音源・測定条件による例です。すべての設置環境で同じ効果を保証するものではありません。
設置前に確認したいこと

パネルの枚数より先に、設備と作業を確認します。

設置後も作業を続けられる囲い方にするため、次の条件を整理します。

設備・騒音源

設備名、音が出る位置、稼働時間、音の変化。

困りごと

作業者、隣工程、屋外や近隣など、誰への影響か。

設置場所

壁、通路、天井、搬入経路、設置できる範囲。

現在の対策

既設の囲い・吸音材・防音ブースと改善したい点。

作業・点検

操作、材料投入、メンテナンス、扉・開口の必要性。

写真・図面

設備写真、寸法、配置図があれば検討の参考にします。
